“飲水思源”專題報道（第一期）

松山湖水廠試運行供水

東莞邁入“雙水源”供水時代

“目前日供水量為33萬立方米，配水泵房24小時不間斷將西江水送進供水管網?！?/span>7月中旬，隨著松山湖水廠試運行供水儀式的舉行，從此，東莞人喝上了西江水。這不僅改變了東莞從“單一水源”東江引水的歷史，還提升了東莞供水安全保障能力、提高了市民生活用水的質量。

西江水如何安全、優質地流入東莞千家萬戶？一江之水要經過幾道工序才能被安全使用？在東莞松山湖水廠試運行供水一個月之際，記者前往松山湖，走進這座亞洲一次性建成規模最大的單體水廠，探訪取水、制水、配水工序。

松山湖水廠

獨特的“疊合式”設計

比傳統水廠節約用地約50%

松山湖水廠作為國務院部署的172項節水、供水重大水利工程之一的珠三角水資源配置工程的一部分，是目前全亞洲一次性建成規模最大的單體水廠，占地約292畝，總建筑面積約4.2萬平方米，設計規模為110萬立方米/日，松山湖水廠總投資約23億元。

從空中俯瞰，松山湖水廠以其獨特的“疊合式”設計，將24個標高、形狀、功能各異的構筑物巧妙地融合在約292畝的土地上，實現了與傳統水廠相比節省約50%的土地。這種創新設計不僅節約了土地，還減少了建筑材料的使用，體現了高效利用有限資源的智慧。

記者走進松山湖水廠，松山湖水廠相關負責人介紹說，“這些建筑下面就是地下兩層的‘疊合式’清水池，水廠總投資約23億元，工程于2022年2月開工建設，2023年7月底完成主體結構封頂，目前已進入試運行階段?！?/span>

東莞松山湖水廠為什么要“疊”起來？建造采用了哪些新技術新工藝？

據了解，若按傳統方式進行設計，日供水110萬立方米的東莞松山湖水廠，占地規模應該需要500畝左右。而松山湖水廠就位于寸土寸金的東莞松山湖高新技術產業開發區內，如何在有限的土地資源內建設大規模水廠？松山湖水廠消化吸收國內外水廠建設的新理念，創新采用了最經濟科學的疊合式設計方案。

在施工過程中，松山湖水廠采用了無人機測繪技術，通過空中“慧眼”獲取了數萬個點位的三維坐標信息，為土方外運和回填工作提供了精準的數據支持。此外，項目技術團隊還利用建筑信息模型（BIM）技術，在虛擬空間中對管道進行了“預裝配”，極大地提高了現場安裝的精準度和效率。

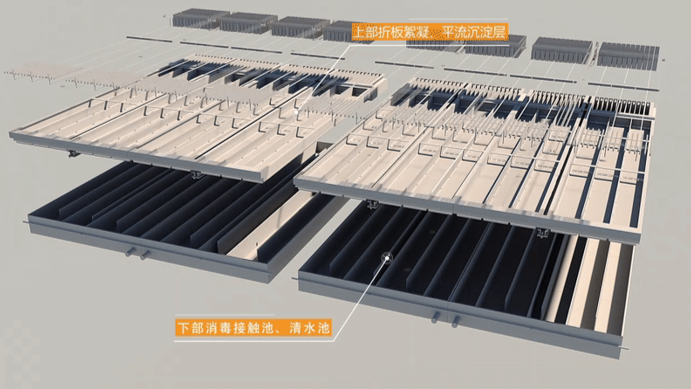

池體采用疊合式設計

采用全流程制水工藝

可日生產自來水110萬立方米

“水廠采用應急預處理+常規處理+臭氧生物活性炭+安全消毒全流程制水工藝，可日生產自來水110萬立方米。”水廠負責人介紹。松山湖水廠以西江水和東江水作為原水水源，采用先進的全流程制水工藝，出廠水水質符合《生活飲用水衛生標準》和《城市供水水質標準》的要求，達到國內領先、國際先進水平，確保了自來水的高標準質量。

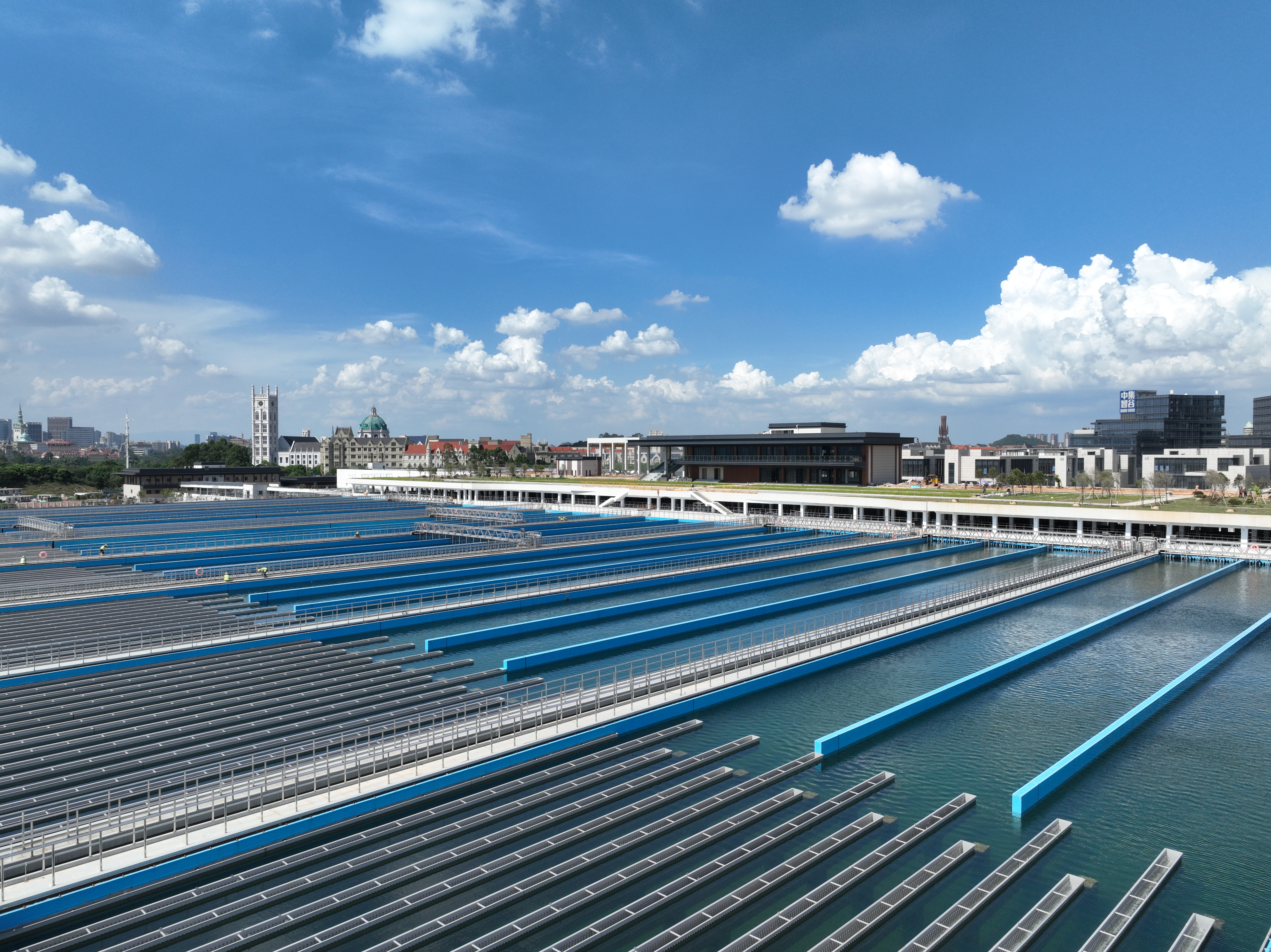

平流沉淀池

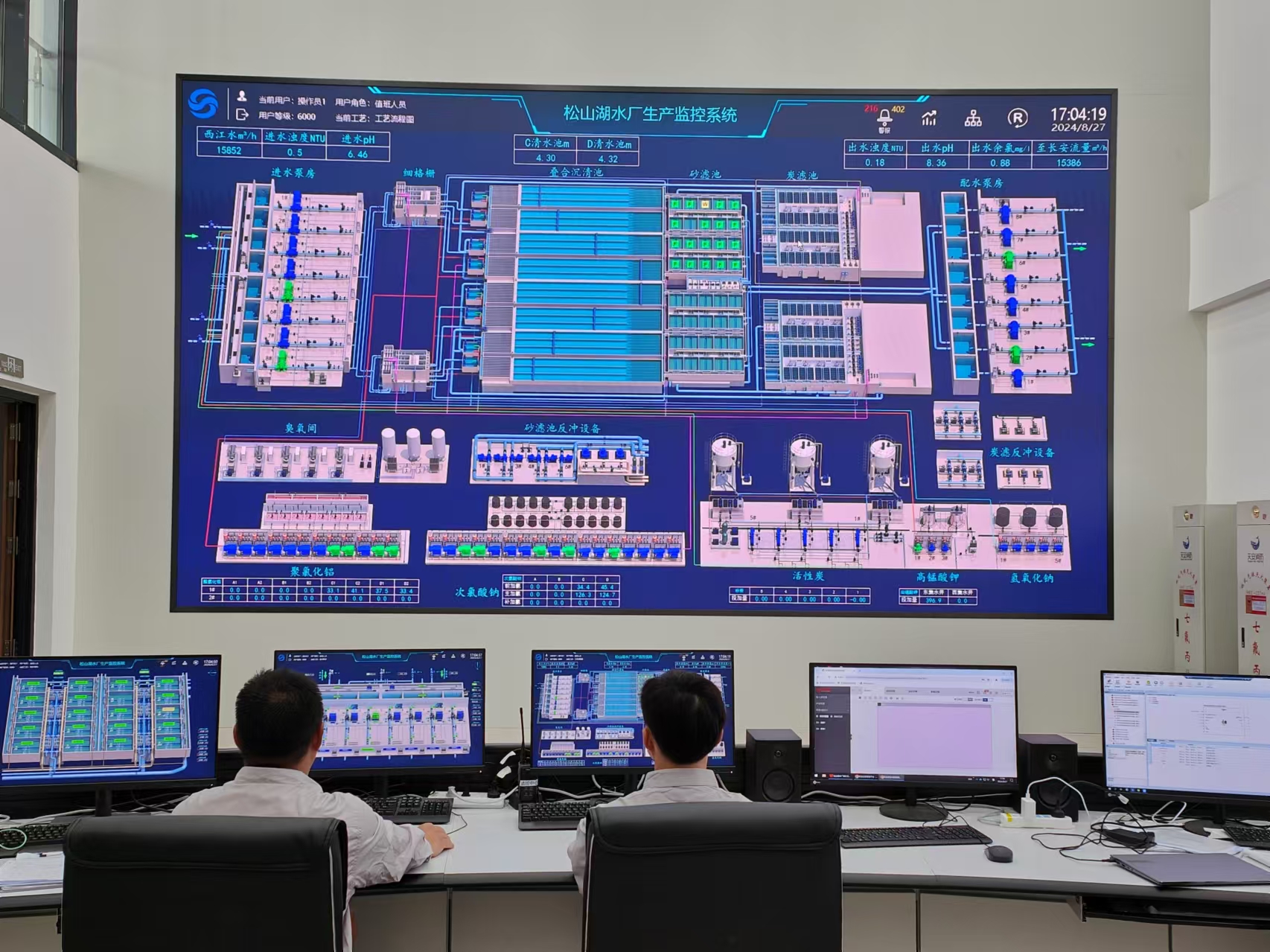

“松山湖水廠是一座自動化控制程度較高的水廠，各工作站點可以達到無人值守狀態，廠區所有設備運行狀態及操作控制都可在中控室電腦上進行監控。”水廠負責人向記者介紹，松山湖水廠通過數據模型驅動、自動化程序控制，建立了制水全流程的智能化精準運行體系。

監控中心

據了解，松山湖水廠的西江水源從順德鯉魚洲經由兩級泵站在深圳羅田水庫進行調蓄，并通過管道自流到松山湖水廠。江水變成自來水的生產流程主要包括混凝、沉淀、過濾、消毒四道核心環節。

在整個水處理工藝中，過濾是較為關鍵的工序，涉及的設備量最大，自動化程度高。沉淀池末端的水流入濾池以后，濾池中的濾砂通過截留或者粘附作用去除水中微小雜質顆粒，從而進一步降低水的濁度，使水質進一步提升。當濾池的濾層截留顆粒物飽和時，濾池就進入反沖洗環節進行自凈恢復性能，待濾層沖洗干凈后濾池重新進入過濾運行狀態，周而復始。

“雖然濾后水是非常清澈的，已經符合國家生活飲用水衛生標準的濁度要求，但這并不意味著可以直接飲用。”水廠負責人說，水經過過濾后，濁度進一步降低，同時亦使殘留細菌、病毒等失去渾濁物保護或依附，然后通過向水中加入消毒劑進行“消毒”，最后生產出優質的出廠水。

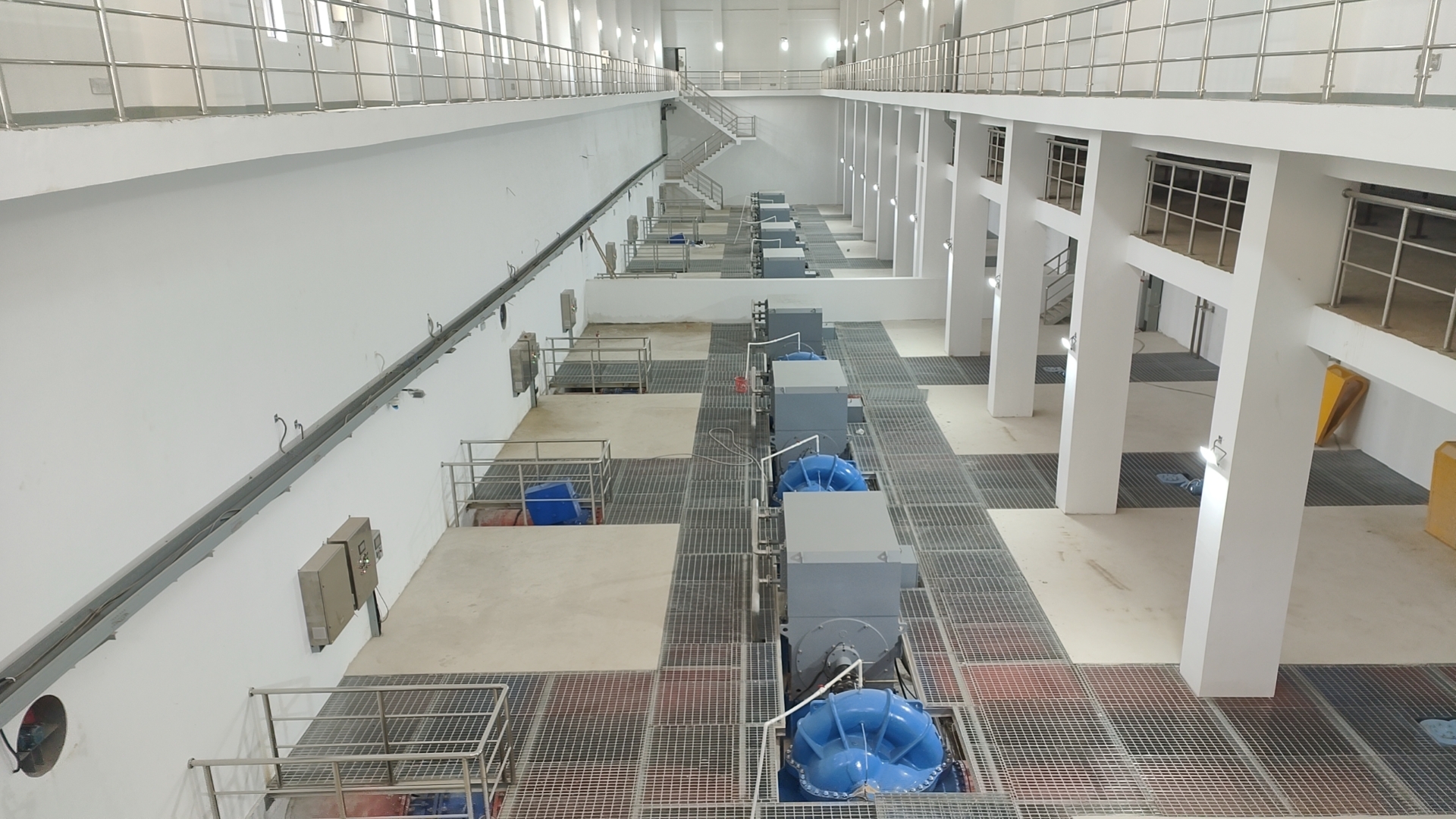

水廠的最后一道工藝則是加壓配水，配水泵房安裝了多臺配水離心泵，通過工作人員日夜監控，開動不同配水泵組合，然后經清水池進入吸水井，通過配水泵房共計八臺全變頻配水泵進行加壓后，輸送至配水管網，供向千家萬戶。

配水泵房

東莞實現“雙水源”供水格局

保障千萬人口用水安全

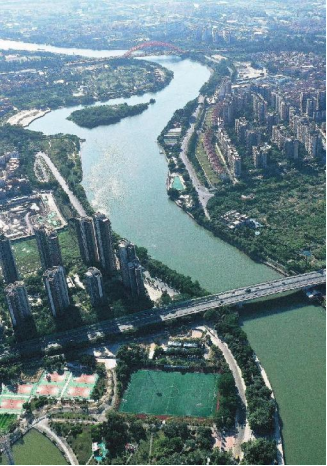

東江

根據供水規劃，未來東莞市將構建“兩橫多點，五縱三區，以引為主，蓄為備用，常備結合，互聯互通”的供水總體布局。松山湖水廠投產供水后，我市形成東江、西江“雙水源”供水保障格局，有效降低咸潮上溯對飲用水的影響，大幅提升全市供水安全保障性和穩定性。

據了解，供水公司經過多年的建設，供水主干管網已基本實現互連互通，供水區域內基本形成環狀供水格局，通過供水調度可實現各主力水廠向各鎮街（園區）聯合供水，滿足供水范圍內各鎮街（園區）的用水需求。

作為“雙水源”供水廠，松山湖水廠除西江水外，同時通過東莞市東江與水庫聯網供水水源工程合理利用東江水資源，從而提高東莞市中部及南部片區供水能力、全面提高東莞市供水安全保證率和應對突發性供水事故的能力，保障供水安全。松山湖水廠正式投用后，將為東莞高質量發展提供更加有力的供水保障。

采寫：東莞日報記者劉敏珍
